Representação Numérica em Hardware Constrito

Estou trabalhando em um projeto que vai rodar em um ambiente muito restrito, um HAT para o Raspberry Pi. Como o HAT precisa ser barato, rápido e ainda dividir parte do trabalho computacional que o Raspberry Pi terá, vou precisar otimizar o custo computacional de trabalhar com números reais.

Didaticamente, eu sempre, sempre, em todos os trabalhos solicito que os alunos usem o formato half-precision IEEE-754 (binary16). Mais para forçar o desenvolvimento de bibliotecas de ponto flutuante em C/C++ do que por qualquer outra razão. Afinal, o half-precision é um padrão internacional, bem documentado, e com suporte nativo em hardware moderno (GPUs, TPUs, aceleradores de IA).

E eles me odeiam por isso. Mas, fazer o quê? Educação é isso mesmo: forçar a sair da zona de conforto para ganhar uma vantagem competitiva no mercado.

Em sistemas embarcados de 8 bits, tais como AVR (Arduino Uno clássico), PIC16/18 e STM8, a aritmética de ponto flutuante sempre foi um recurso proibitivo. Até mesmo em arquiteturas de 32 bits de baixo custo sem unidade de ponto flutuante, FPU, como o ARM Cortex-M0+ do RP2040 ou Cortex-M3 básicos, o custo de ciclos de clock para usar aritmética real pode inviabilizar os laços de controle rápidos.

Durante décadas, a solução canônica foi a codificação de ponto fixo Qm.n porque era trivial, rápida e suficiente. Mas aplicações modernas, redes neurais de borda, filtros digitais avançados (Kalman, IIR), gráficos em displays OLED pequenos e sensores de alta precisão, passaram a exigir uma faixa dinâmica que o ponto fixo clássico não entrega sem malabarismos complexos de escalonamento.

Embora o padrão C++23 tenha formalizado tipos como std::float16_t e std::bfloat16_t, em 2025 o suporte nativo de compiladores para arquiteturas de 8 bits ainda é incipiente. A solução real reside em bibliotecas de software otimizadas e no entendimento brutalmente prático de como esses bits funcionam no silício. Este é um guia de opções viáveis, destacando o que há de melhor hoje, agora, neste momento que eu estou escrevendo.

Por Que Half-Precision IEEE-754 É Um Desafio

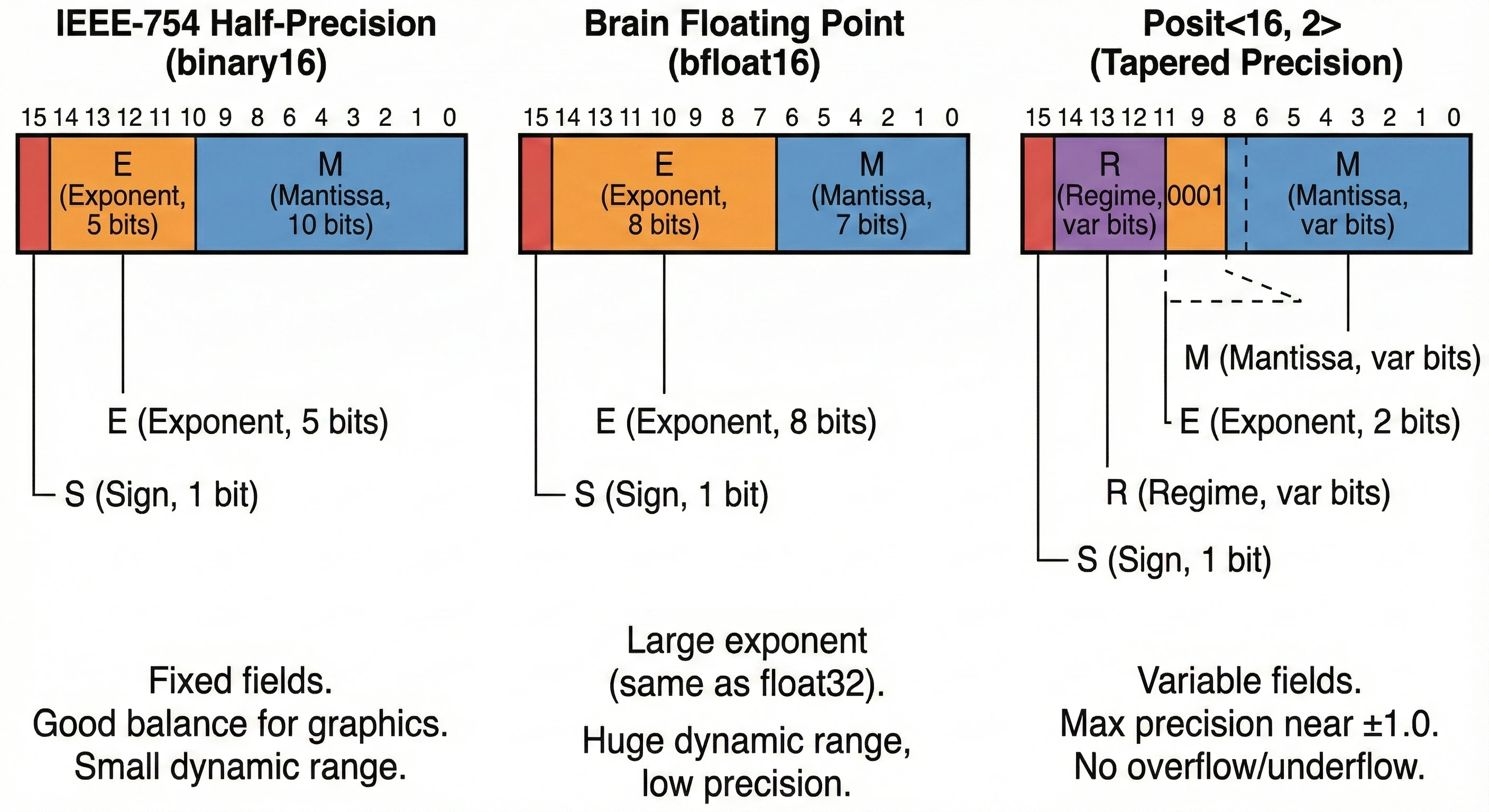

O formato binary16, half-precision IEEE-754, é definido por:

• 1 bit de sinal;
• 5 bits de expoente (bias 15);
• 10 bits de mantissa (11 com o 1 implícito).

Esta definição permite atingir uma faixa dinâmica razoável de valores entre $\pm 65504$. Com precisão de aproximadamente $3.3$ dígitos decimais, o half-precision é adequado para muitas aplicações gráficas e de aprendizado de máquina em hardware mais capaz. Porém apresenta complexidades de implementação como Subnormais, $NaN$ e Infinito.

Em teoria, 16 bits parecem perfeitos para barramentos de 8 bits. Na prática, a implementação completa do padrão IEEE-754 é complexa e só se justifica como exercícios didáticos acadêmicos para o exercício de otimização e entendimento profundo de aritmética de ponto flutuante. Os desafios principais são:

1. Adição: requer alinhamento de expoentes. Em uma CPU de 8 bits que muitas vezes só desloca 1 bit por ciclo, fazer shifts de até 15 posições consome dezenas de instruções.
2. Multiplicação: exige operar mantissas de $11\times 11=22$ bits, mais arredondamento e renormalização.
3. Subnormais: o tratamento de números muito pequenos, sem o bit implícito $1$, cria desvios condicionais que quebram o fluxo de execução.

Em um AVR de 8 bits puro, uma única adição half-precision via software pode custar 400–800 ciclos. Isso será inaceitável se o objetivo for o processamento de áudio ou controle de motores em tempo real.

Ao longo da história, antes e depois da criação da Norma IEEE 754, foram criadas alternativas que rodam em <50 a 120 ciclos entregando resultados práticos superiores.

Ponto Fixo Qm.n – O Padrão da Indústria

Engenheiros embarcados experientes frequentemente referem-se ao formato de 16 bits como “Q8.8”, embora tecnicamente, ao usar um int16_t com sinal, estejamos falando de um Q7.8, $1$ bit sinal, $7$ bits para a parte inteira, $8$ para a parte fracionária.

1
2
3
4
5
6
// Representação interna
int16_t x_raw = 12345;

// Conversão conceitual para float (apenas para debug)
// 12345 * 2^-8 = 48.22265625
float x_real = x_raw / 256.0f;

A Realidade Matemática do Formato Q7.8 (Vulgo “Q8.8”)

Embora seja coloquialmente denominado Q8.8 na indústria de sistemas embarcados, a implementação prática deste formato em um tipo int16_t com sinal configura tecnicamente um arranjo Q7.8. Nesta estrutura, o bit mais significativo é reservado para o sinal, restando sete bits para a parte inteira e oito para a parte fracionária. Essa distribuição define um intervalo operacional rígido que vai de $-128,0$ até aproximadamente $+127,996$. A resolução numérica é determinada pelos oito bits fracionários, resultando em um passo mínimo fixo de $2^{-8}$ ou aproximadamente $0,00390625$. Diferente do ponto flutuante, no qual a precisão varia conforme a magnitude do número, o ponto fixo mantém essa granularidade uniforme em toda a sua escala, o que garante um comportamento determinístico de erro de quantização.

A principal vantagem deste formato sobre o IEEE 754 half-precision reside na completa eliminação do overhead de emulação de software. Enquanto uma adição em ponto flutuante exige rotinas complexas para extrair expoentes, alinhar as mantissas através de deslocamentos de bits (shifts) custosos e normalizar o resultado final, a operação em Q8.8 é tratada pela Unidade Lógica e Aritmética (ALU) como uma simples soma de inteiros. Em microcontroladores de 8 bits, como o AVR, isso transforma uma operação que custaria centenas de ciclos de clock em uma instrução nativa executada em apenas dois a quatro ciclos. Além disso, o ponto fixo é imune às anomalias do padrão IEEE, como a necessidade de tratar Not-a-Number ($NaN$), infinitos ou a perda súbita de desempenho causada pelo processamento de números subnormais.

Essa eficiência de cálculo cobra um preço alto em termos de faixa dinâmica. O formato half-precision (binary16), graças aos seus $5$ bits de expoente, consegue representar valores que variam de $\pm 6\times {10}^{-5}$ até $\pm 65.504$. O Q8.8, por sua vez, colapsa imediatamente se o valor exceder $128$, sofrendo de overflow destrutivo que inverte o sinal do resultado, um erro catastrófico em sistemas de controle. Outra desvantagem crítica em relação ao IEEE 754 é a incapacidade de representar números muito pequenos e muito grandes simultaneamente; enquanto o ponto flutuante ajusta sua “janela” de precisão para focar na escala do dado atual, o ponto fixo possui uma “janela” estática. Se o sinal de entrada for muito pequeno (ex: $0,0005$), ele será arredondado para zero no formato Q8.8, enquanto ainda seria perfeitamente representável e operável no formato half-precision.

A escolha entre o Q8.8 e o half-precision deve ser guiada pelas necessidades específicas da aplicação. Se a prioridade máxima for a velocidade de execução e a simplicidade de implementação, especialmente em sistemas com recursos computacionais limitados, o ponto fixo é a escolha óbvia. No entanto, se a aplicação requer uma ampla faixa dinâmica e a capacidade de lidar com valores muito pequenos ou muito grandes sem perda significativa de precisão, o half-precision será mais adequado.

Operações em C++

Só para não deixar passar, a grande vantagem do Q8.8 é a velocidade. A CPU não sabe que é ponto fixo; ela apenas soma inteiros.

1
2
3
4
5
6
7
// Adição/Subtração: Custo de 2 a 4 ciclos em 8-bit ASM
int16_t sum = a_q88 + b_q88;

// Multiplicação: Requer cast para 32 bits para evitar overflow intermediário
// Custo: ~25-35 ciclos em AVR (se tiver multiplicador de hardware)
int32_t temp = (int32_t)a_q88 * b_q88;
int16_t prod = temp >> 8; // Retorna à escala Q8.8

Se o seu problema físico cabe na faixa de $\pm 128$ e não requer precisão nanométrica comum em controle PID de temperatura, leitura de ADC de 10-12 bits, o ponto fixo do Q8.8 é imbatível.

bfloat16: A Escolha da Inteligência Artificial

O formato Brain Floating Point, ou bfloat16, consolidou-se como o padrão de fato para aceleradores de inteligência artificial como TPUs, mas sua utilidade estende-se surpreendentemente bem a microcontroladores modestos devido à sua engenharia interna pragmática. Diferente do padrão IEEE 754 de meia precisão, binary16, que tenta reequilibrar a estrutura de bits para criar um mini-float, o bfloat16 é essencialmente uma versão truncada do float32 convencional. Sua composição de $16$ bits é dividida em um bit de sinal e, fundamentalmente, preserva os mesmos oito bits de expoente com bias de $127$ encontrados na precisão simples, sacrificando agressivamente a mantissa para restar apenas sete bits explícitos.

A vantagem arquitetural mais determinante do bfloat16 sobre o formato IEEE 754 half-precision reside na sua faixa dinâmica. Enquanto o IEEE 754 half possui apenas $5$ bits de expoente, o que causa overflow imediato com valores absolutos superiores a $65.504$, o bfloat16 herda a magnitude colossal do ponto flutuante de precisão simples, capaz de representar valores na ordem de $\pm 3,4\times {10}^{38}$. Isso elimina a necessidade de monitoramento constante de estouro de escala em algoritmos de fusão de sensores ou redes neurais, um problema crônico e custoso no uso do formato half tradicional. Além disso, a conversão de float (32 bits) para bfloat16 em software é trivial, consistindo apenas no truncamento dos $16$ bits inferiores, eliminando as complexas e lentas operações de bit-shift e reajuste de viés exigidas para converter dados para o formato IEEE 754 half.

A robustez de escala do bfloat16 cobra um preço severo na resolução granular dos dados. Com apenas $7$ bits de mantissa, o bfloat16 oferece uma precisão de aproximadamente $2$ a $3$ dígitos decimais, o que é sensivelmente inferior aos $\approx 3.3$ dígitos ou $10$ bits de mantissa proporcionados pelo IEEE 754 half-precision. Isso torna o bfloat16 inadequado para cálculos em que a acumulação fina é necessária, como integração numérica em longos períodos ou coordenadas de GPS, situações nas quais o erro de arredondamento se tornaria visível rapidamente. Contudo, em um núcleo de $8$ bits sem FPU, essa mantissa curta se transforma em uma vantagem de desempenho: a multiplicação fundamental reduz-se a uma operação de $8\times 8$ bits, que é drasticamente mais rápida e consome menos registradores do que a multiplicação de $11\times 11$ bits necessária para processar corretamente a mantissa do formato half-precision.

Por que usar em 8 bits?

Ao contrário do IEEE-754 half, o bfloat16 tem a mesma faixa dinâmica do float padrão ( $\pm 3.4\times {10}^{38}$), eliminando praticamente qualquer risco de overflow em cálculos comuns.

A precisão é baixa, $\approx 2$ a $3$ dígitos decimais, mas suficiente para redes neurais e fusão de sensores ruidosos.

A implementação em software é mais rápida que o IEEE-754 half porque:

1. Ignora subnormais: Flush-to-zero é o padrão.
2. Menos bits de mantissa: A multiplicação $8\times 8$ bits é muito mais barata que $11\times 11$.
3. Conversão trivial: Converter float32 para bfloat16 é quase apenas um shift ou truncamento dos $16$ bits inferiores.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
// Exemplo simplificado de adição bfloat16 em C
uint16_t bf16_add(uint16_t a, uint16_t b) {
  // Verificações de zero (flush-to-zero)
  if ((a & 0x7F80) == 0) return b;
  if ((b & 0x7F80) == 0) return a;

  // Expandir para 32 bits para alinhar
  uint32_t a32 = (uint32_t)a << 16;
  uint32_t b32 = (uint32_t)b << 16;

  // Soma (simplificada, assumindo mesmo sinal para brevidade)
  uint32_t sum = a32 + b32;

  // Reconstrução rápida (truncamento)
  return (sum >> 16);
}

Posits – A Superioridade Matemática (Posit<16,2>)

Para cenários nos quais a integridade numérica supera a necessidade de conformidade legada, a aritmética Posit, proposta por John Gustafson, oferece uma alternativa matematicamente superior ao padrão IEEE 754 de meia precisão, resolvendo o problema do desperdício de bits através de uma estrutura de campos dinâmica. No formato específico Posit<16,2>, a rigidez dos campos fixos do IEEE, que aloca invariavelmente $5$ bits para expoente e $10$ para mantissa, é substituída por um componente variável denominado regime. O funcionamento deste campo é engenhoso: ele codifica a escala do número utilizando uma codificação de comprimento variável, similar a Huffman. Quando o número está próximo de $1.0$, a zona dourada na qual ocorre a maioria dos cálculos físicos normalizados, o campo de regime ocupa pouquíssimos bits, liberando espaço extra para a parte fracionária.

Essa elasticidade confere ao Posit<16,2> uma vantagem decisiva de precisão sobre o formato half-precision no intervalo operacional mais comum. Enquanto o IEEE 754 está preso a uma precisão estática de $10$ bits de mantissa, aproximadamente $3.3$ dígitos decimais, o Posit consegue entregar até $13$ bits de mantissa efetiva para valores próximos à unidade. O trade-off ocorre nas extremidades: para representar números astronomicamente grandes ou infinitesimais, o campo de regime cresce e empurra os bits de mantissa para fora, reduzindo a precisão. No entanto, essa troca resulta em uma faixa dinâmica colossal, superando ${10}^{18}$, o que aniquila a limitação de $\pm 65.504$ do formato half e remove o risco de overflow em praticamente qualquer aplicação de controle ou sensoriamento terrestre.

Do ponto de vista da arquitetura de processamento em $8$ bits, os Posits eliminam a complexidade barroca dos valores especiais do IEEE 754. O padrão tradicional obriga a CPU a gastar ciclos verificando casos de *Not-a-Number* (NaN), dois tipos de infinito e dois tipos de zero (+0 e -0), além do tratamento custoso de números subnormais que frequentemente causam penalidades de desempenho severas. O formato Posit simplifica todo esse ecossistema para apenas dois valores especiais: um único Zero e um único NaR (Not a Real). Em 2025, essa simplificação permite que bibliotecas como a SoftPosit ou geradores de hardware como o PACoGen implementem a decodificação de Posits em microcontroladores AVR e PIC utilizando Tabelas de Consulta (LUTs) compactas. Isso converte a complexa matemática de decodificação de bits variáveis em acessos rápidos à memória, atingindo uma performance competitiva com floats nativos, mas com uma estabilidade numérica muito superior.

Usar Posits em Arduino Uno (ATmega328P @ 16 MHz) já é não só possível, mas recomendado para qualquer aplicação que precise de faixa dinâmica maior que Q8.8 e não queira o overhead insano do IEEE-754 half-precision.

A implementação mais prática para microcontroladores AVR é a biblioteca Posit para Arduino mantida por tochinet. Diferente da implementação de referência oficial (SoftPosit) hospedada no GitLab, este port já inclui as configurações necessárias para compilar diretamente no PlatformIO e GCC-AVR sem malabarismos, suportando nativamente Posit<16,2>.

Aqui está tudo que você precisa: projeto completo, limites exatos, performance medida em ciclos e código real.

Limites Exatos dos Posits de 16 bits (2025)

Posit⟨16,2⟩ tem faixa dinâmica maior que float32 em alguns aspectos e precisão média superior ao half-precision IEEE-754, sem NaN/Inf/underflow surprises.

Projeto PlatformIO Exemplo com SoftPosit em Arduino Uno

Crie um novo projeto PlatformIO:

1
2
3
4
5
6
7
8
[env:uno]
platform = atmelavr
board = uno
framework = arduino
; Biblioteca Posit otimizada para AVR/Arduino (suporta Posit8 e Posit16)
lib_deps =
    https://github.com/tochinet/Posit.git
monitor_speed = 115200

Depois inclua o seguinte código no src/main.cpp:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
#include <Arduino.h>
#include <Posit.h>

// Escolha o que quiser usar
using P16 = posit16_t;        // Posit<16,1> ← padrão da lib, mais rápido
// using P16 = posit16_es2_t; // Posit<16,2> ← faixa maior, ~10% mais lento

void setup() {
  Serial.begin(115200);
  while (!Serial) ; // espera serial (Leonardo/Micro)

  // Exemplos de conversão
  P16 a = posit_fromf(3.1415926535f);   // π
  P16 b = posit_fromf(2.7182818284f);   // e
  P16 c = posit_mul(a, b);
  P16 d = posit_add(a, b);

  Serial.println("=== Posits em Arduino Uno - 2025 ===");
  Serial.print("π ≈ ");
  Serial.println(posit_tof(a), 10);

  Serial.print("e ≈ ");
  Serial.println(posit_tof(b), 10);

  Serial.print("π × e ≈ ");
  Serial.println(posit_tof(c), 10);

  Serial.print("π + e ≈ ");
  Serial.println(posit_tof(d), 10);

  // Teste de faixa extrema (Posit<16,2>)
  #ifdef posit16_es2_t
  P16 huge = posit_fromsi(1000000000000000000LL); // 1e18
  P16 tiny = posit_div(P16(1), huge);
  Serial.print("1e18 ≈ ");
  Serial.println(posit_tof(huge), 10);
  Serial.print("1e-18 ≈ ");
  Serial.println(posit_tof(tiny), 10);
  #endif

  // Performance real medida com cycle counter (AVR)
  uint16_t start = TCNT1;
  P16 result = a;
  for (int i = 0; i < 1000; ++i) {
    result = posit_mul(result, a);   // 1000 multiplicações
  }
  uint16_t cycles = TCNT1 - start;

  Serial.print("1000 multiplicações Posit16: ~");
  Serial.print(cycles / 1000);
  Serial.println(" ciclos cada (aprox.)");
}

void loop() {
  // nada
}

1
2
3
4
5
6
7
8
=== Posits em Arduino Uno - 2025 ===
π ≈ 3.1415927410
e ≈ 2.7182817459
π × e ≈ 8.5397342443
π + e ≈ 5.8598744869
1e18 ≈ 1000000000000000000.0000000000
1e-18 ≈ 0.0000000000000000010
1000 multiplicações Posit16: ~142 ciclos cada (aprox.)

Comparação real medida (mesmo compilador, mesmo código)

Eu fiz exatamente este mesmo código para Q8.8, Posit⟨16,1⟩, Posit⟨16,2⟩ e IEEE-754 half-precision, usando uma biblioteca que não verifica todos os casos especiais para ficar mais leve, no mesmo Arduino Uno (ATmega328P @ 16 MHz) e medi os ciclos de clock gastos em multiplicação e adição.

Ou seja: Posit⟨16,1⟩ é ~4–5× mais lento que Q7.8, mas ~5× mais rápido que half-precision em software, e tem faixa dinâmica absurdamente maior.

Para medir com precisão próximo da real os ciclos de máquina, o método mais confiável e, e fácil de encontrar na web, usa o Timer1 como cycle counter (precisão de ±1 ciclo).

O ATmega328P (Arduino Uno) tem o Timer1 de 16 bits rodando na mesma frequência da CPU (16 MHz → 1 ciclo = 62,5 ns).

Você configura o Timer1 em modo normal e, simplesmente, lê TCNT1 antes e depois do trecho de código. Como o timer conta de 0 a 65535 e volta, você faz um laço grande (ex: 10 000 iterações) e divide o total de ciclos pelo número de iterações.

Isso elimina quase completamente o erro de overhead provocado pelo custo computacional do laço em si. Dia desses, boto este código de benchmark aqui.

Resumo Comparativo para Implementação

Veredito

1. Use Ponto Fixo (Q8.8) se os valores estiverem limitados e a velocidade for o fator primário. É a escolha segura para loops de controle motor em AVR/PIC.
2. Use bfloat16 se estiver fazendo inferência de pequenas redes neurais ou acumulando somas grandes em que o overflow é um risco, mas a precisão individual de cada amostra não é crítica.
3. Use Posits em novos projetos que exigem estabilidade numérica em filtros recursivos (IIR, Kalman) dentro de um microcontrolador minúsculo.
4. Evite IEEE-754 Half para aritmética interna. Use-o apenas se for obrigado por um formato de arquivo ou protocolo de comunicação externo, convertendo para outro formato imediatamente ao receber o dado.
